توزیع بخار :

ufeff

ufeff

قطر لوله های تغذیه و انتقال بخار بایستی به صورتی باشد که میزان افت فشار برای همه ی انشعابات از یک خط اصلی گرفته شود تا مساوی شود. به منظور توزیع سریع و یکنواخت بخار بایستی قطر لوله ی برگشت نیز بر اساس همان افت فشار لوله ی تغذیه ی بخار مشخص شود. زیرا این امکان وجود ندارد که قطر لوله ها را به گونه ای انتخاب کرد که افت فشار در همه ی مسیر ها یکسان باشد؛ به همین خاطر ابتدا جریان به واحد هایی می رود که افت فشار در آنها بسیار کمتر است.

واحد هایی که از منبع تامین کننده بخار دور تر هستند، در زمان طولانی تری گرم می شوند؛ در صورتی که دیگر فضاها احتمال دارد بیش از اندازه گرم شده باشند. در سیستم هایی که درجه حرارت را به وسیله ی قطع و وصل کردن جریان بخار ها کنترل می کنند، این مورد جدی تر خواهد بود. به وسیله ی نصب شیر تنطیم جریان می توان این مورد را کمتر و یا حذف کرد.
شیر های تنظیم کننده ی جریان در بخش ورود به قسمت های مصرف کننده نصب می شوند و توسط آنها میزان عبور بخار کنترل می گردد که همان کنترل و بخار می باشد. نکته ای که باید به آن توجه کرد این است که بایستی به طور دقیق تنظیم شوند.

ufeff



 کنترل درجه حرارت :

ufeff

برای اینکه به یک وضعیت ایده آل و بازدهی بهره برداری بیشتر برسیم؛ بهتر است همه ی سیستم های گرمایشی را به کنترل درجه حرارت مجهز کنیم. در سیستم های متداول گرمایش با بخار به شیوه جابجایی، درجه حرارت و همین طور میزان حرارت خروجی از بخش های پایانه را بایستی طبق ضرورت، زیاد یا کم کرد. این مسئله را می توان با موارد زیر انجام داد.

1.قطع و وصل کردن جریان های بخار ورودی به بخش های گرمایشی طبق نیاز
2.تغییر دادن درجه حررارت بخار های ورودی به هر کدام از بخش های گرمایشی
3.تغییر میزان بخار ورودی به هر بخش از واحد گرمایشی

منبع: کنترل و بخار چشم انداز صنعت

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

اتصالات و شیرآلات صنایع غذایی ( valves and fittings for food )

ufeff

کارخانه های صنایع مواد غذایی ، دارویی و شیمیایی جهت خطوط تولید خود از اتصالات ،شیرآلات و لوله های خاصی که صیقلی و پولیش شده می باشد استفاده می نمایند. عمده متریال این نوع اتصالات آلیاژ 304 و  316  می باشد  .در صنایع مواد غذایی به خصوص صنایع لبنی عدم رسوب مواد و یا املاح و همچنین بهداشت در انتقال این مواد و عدم وجود ناهمواری ها بسیار با اهمیت است به همین دلیل کاملاً صاف و صیقلی بوده و این امر سبب می شود که مواد در طول مسیر ته نشین و یا جذب نشوند. سایز های رایج در این نوع اتصالات 16،25،38،51،63،76،101 می باشد . انواع اتصالات و شیرآلات صنایع غذایی و دارویی به شرح ذیل می باشد .

ufeff

شیرپروانه ای دستی صنایع غذایی ( Sanitary Manual Butterfly Valve )

شیر پروانه زانویی خم دار  (butterfly valve with elbow )

شیر پروانه پنوماتیک ( Pneumatic Butterfly Valve )

شیر پروانه دو سر مهره استیل ( Clamp Ends Butterfly Valves )

شیر چنج اور تک حالته ( Manual Change Over Valve )

شیر چنج اور پنوماتیک ( Pneumatic Shut-off and Diverter Valve )

شیر یک طرفه صنایع غذایی ( Sanitary Non Retu Valve )

شیر نمونه برداری ( Sampling valve )

شیر دیافراگمی (  Sanitary Diaphragm Valve )

ufeff

ufeff

پمپ صنابع مواد غذایی ( Sanitary Pump )

ufeff

ufeff

کلمپ صنایع غذایی ( Clamp Union )

ufeff

ufeff

مهره ماسوره صنایع غذایی والسی و جوشی ( SMS & DIN & IDF Union  )

ufeff

ufeff

زانو استیل صنایع غذایی (Long Radius Elbow )

ufeff

ufeff

سراه و سه راه تبدیل صنایع غذایی ( Equal & Reducing Tee )

ufeff

ufeff

چهاره راه استیل (  Sanitary Tee)

ufeff

بست لوله پایه دار صنایع غذایی ( Pipe Hanger & Holder )

ufeff

ufeff

واشر سیلیکون ( Silicone Gasket )

ufeff

ufeff

تبدیل هم مرکز و غیر هم مرکز  ( Concentric & Eccentric Reducer )

ufeff

گوی شستشوی جوشی و پین دار ( Spray Ball )

ufeff

گوی شست و شوی متحرک ( Rotary Spray Ball )

جت شست و شوی استیل ( degree rotating spray ball  360)

ساید گلاس آب نما ( Inline Sight Glass )

درب مخزن ( Tank Manhole Cover )

کور کن ( triclover ferrule end cap )

مهره کور زنجیر دار استیل ( Sanitary Blind Nut with Chain )

فیلتر صافی ( filters-strainers )

فیلتر خطی استیل ( Inline Filter )

چفت و بست استیل ( DRAW LATCH )

کف شور استیل (  Stainless Steel Floor Drain Tile)

آچار مهره ماسوره (  Wrench Fittings)

دسته شیر پروانه ( Butterfly Valve Handle )

ufeff

می توانید برای خرید فلنج با ما تماس بگیرید.

ufeffمنبع: اتصالات صنایع غذایی و دارویی

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

ufeff

ufeff

مغزی  (Nipple)

ufeff

از مغزیها به منظور اتصالات دو وسیله به یکدیگر استفاده می شود و معمولا شامل دنده خارجی می باشند. مغزیها یا به صورت آهنگری تولید می شوند که بخش آچار خور آنها 4 یا 6 گوش دارد و یا از لوله می باشند که در اندازه های 2 الی 4 اینچ و یا هر سایز و اندازه ی دلخواهی بریده و رزوه می شوند.

ورودی و خروجی های برخی از مغزی ها با یکدیگر متفاوت است که به آن مغزی تبدیل می گویند. (Reducing nipple)

چنانچه مغزی لوله ها شامل 2 سایز گوناگون باشد، به اصطلاح به آنها خمره ای (Swage nipple) می گویند.

مهره ماسوره  (Union)

مهره های ماسوره دارای اتصالات چند تکه ای می باشند که به منظور متصل شدن لوله و یا وسیله ها به دستگاه ها در مکان هایی که از نظر جا و یا حرکت دارای محدودیت هستند، به کار می رود.

به شما پیشنهاد می کنیم که از طریق تماس با کارشناسان شرکت چشم انداز صنعت بین الملل در زمینه ی فروش انواع اتصالات محفظه ای و روزه ی، بعد از دریافت مشاوره و همین طور کسب اطلاعات مورد نیاز، برای خرید محصول مورد نظر اقدام کنید.

ufeff

ufeff

اتصالات محفظه ‏ ای (Socket weld fitting): برای لوله های فولادی و آلياژهای آن و لوله های پلاستيكی.

ufeff

اين نوع اتصالات معمولا در اندازه 2 اینچ و پايين‏ تر کاربرد دارند. اتصالات محفظه ‏ای برای خطوط لوله ‏ای که حاوی سيالات اشتعال‏ پذير، سمی، بخار، مواد خورنده و يا گران قيمت است و هيچ نشتی مجاز نمی‏ باشد، کاربرد دارند. در اتصالات محفظه ‏ ای تنظيم آن روی خطوط لوله کوچك برای جوشكاری ساده ‏تر از جوش لب به لب است و جوش به قسمت داخلی لوله نفوذ نمی ‏کند و در اين نوع اتصال چنانچه جوشكاری درست و با دقت انجام شود محل اتصال بدون نشتی خواهد بود.

ufeff

در اتصالات محفظه‏ ای چون هنگام اتصال يك فاصله ‏ی 0.6 mm بين انتهای لوله و ته اتصال وجود دارد سيال در اين فاصله حبس می‏ گردد که به آن pocket liquid گفته می ‏شود. همچنين اين نوع اتصال براي سيستم‏ های دارای ارتعاش زياد و يا سيالات با خورندگی زياد توصیه نمی‏ شود. در اتصالات محفظه ‏ای ابتدا، انتهای لوله به صورت تخت آماده ‏سازی شده و سپس اتصال در داخل محفظه جاسازی می ‏شود به طوری كه انتهای لوله تا ته محفظه 0.6 mm فاصله داشته باشد و سپس دور لوله به اتصال جوشكاری می‏ شود.

ufeff

اتصالات رزوه ‏ای (Screwed fitting): برای لوله ‏های فولادی و آلياژهای آن و لوله‏ های پلاستيكی.

ufeff

اتصالات رزوه ‏ ای برای لوله ‏کشی فرآيندهای کوچك و انتقال سيالات و محل‏ه ايی كه جوشكاری با اتصالات محفظه ‏ای خطرناك باشد، مورد استفاده قرار می گیرند. از مزايای اتصالات رزوه ‏ای آسان سوار کردن آن و عدم نياز به جوشكاری است. مطابق با کد ANSI B31.1، اتصالات رزوه ‏ ای‏ برای نقاطی که سايش زياد، خوردگی، شوك و یا ارتعاش وجود دارد مجاز نيست و نيز برای دمای بالاتر از 925 F نبايستی استفاده شود.

ufeff

از معايب ديگر این نوع اتصال امكان نشت از محل اتصال است که ممكن است به جوشكاری مجدد نياز باشد و همچنين هنگام رزوه کردن لوله مقاومت آن کم می‏ شود. در اتصالات رزوه ‏ ای ابتدا لوله از بيرون رزوه شده (male) و داخل اتصال پيچيده می شود. البته ممکن است اتصالات لوله دارای دنده رو (male) و يا دنده داخل (female) باشند که معمولا دنده رو حالت مخروطی دارد ولی دنده داخلی ممكن است مخروطی و يا مستقيم باشد. استاندارد مورد قبول نوع دنده در صنعت نفت وگاز ANSI B1.20.1(NPT) می ‏باشد ولي نوع متداول آن در ايران ISO R7 و يا BS21  است که تفاوت آن در نوع دنده و زاويه‏ ی آن می ‏باشد. بهتر است در رابطه با انواع اتصالات پلاستیکی نیز اطلاعات کسب کنید.

ufeff

اتصالات فشار قوی (foged fitting): اتصالات فشار قوی فولادی به صورت دنده ای (forged threaded) و ساکت (socket welding) در صنایع آب، گاز، بخار، هوا فشار بالا و صنایع مختلف مورد استفاده قرار می گیرد. اتصالات فشار قوی فولادی در کلاس ‏های 2000، 3000، 5000، 6000 و 9000 تولید می‏ گردند. اتصالات فشار قوی در آلیاژهای خاص و فشارهای بالاتر قابل ساخت می ‏باشند.

اتصالات استنلس استیل کلاس 150 (SS 150 LB pipe fittings): این نوع اتصالات جهت مصارف صنعتی، صنایع مواد غذایی و دارویی استفاده می‏ گردد. متریال این نوع اتصالات عموما بر پایه‏ ی آلیاژ 304 و 316 مطابق با استاندارد  ISO 4144 می‏ باشد. سایزهای رایج 1/8 اینچ تا 4 اینچ می ‏باشد.

اتصالات رزوه‏ ای از جنس چدن مالیبل (Malleable Iron Threaded Fittings ) : اتصالات گالوانیزه ( galvanized iron fittings ) از لحاظ شكل مشابه اتصالات محفظه ‏ ا‏ی و رزوه ‏ا‏ی می باشند. در فشارهای پايين برای سيستم ‏‏‏های آب ‏رسانی و گازرسانی کاربرد دارند و استاندارد ساخت آن BS 6681 است و ابعاد آن مطابق استاندارد BS 1256 و نوع دنده بر اساس NPT می باشد. اتصالات محفظه ‏ ای از جنس چدن داکتيل که براي لوله‏ های آب و فاضلاب استفاده می شوند، مطابق استاندارد ISO 2531 می ‏باشند که با واشر لاستيكی و يا مواد پرکننده مثل سرب و کنف لوله‏ ها به یکدیگر متصل می شوند.

انواع مختلف اتصالات محفظه ‏ای و رزوه ای : عمده اتصالات رایج در آلیاژ و استاندارد های به وجه اشتراک ذیل می باشند.

روپيچ توپيچ تبدیل دنده (bushing): دارای دنده‏ ی داخلی (female) و خارجی (male) است و از آن به عنوان تبديل استفاده می ‏شود و قسمت آچارخور اين نوع اتصال معمولا ٦ گوش است.

ufeff

درپوش ( plug )

ufeff

سرپوش (cap): جهت مسدود كردن انتهای مسير لوله استفاده می شود و به دو صورت با دنده‏ ی داخلی (female) و خارجی (male) موجود است. به دنده ‏ی داخلی cap و به دنده‏ ی خارجی plug نیز گفته می شود.

بوشن (coupling): برای اتصال دو لوله يا يك لوله به دستگاه استفاده می ‏شود و دارای دنده ی داخلی (female) يا محفظه‏ ی ساكتی است.

بوشن تبديل (reducing coupling) : بوشن تبدیل به منظور اتصال لوله هایی با سایز متفاوت کاربرد دارد. بوشن تبدیل شبیه تبدیل هم مرکز است.

نيم‏ بوشن (half coupling): اگر يك طرفِ اتصال دارای دنده و يا محفظه باشد اصطلاحا به آن نیم ‏بوشن گفته می‏ شود.

سه ‏راهی (Tee)

و چهارراهی (cross)

اين نوع اتصالات جهت انشعاب‏ گيری کاربرد دارند و دارای دنده داخلی (female) می ‏باشند.

زانوی 45 و 90 درجه (Elbows 45°-90°):زانو ها برای تغيير در مسير کاربرد دارند و در انواع:

ufeff

90 درجه

و 45 درجه و

زانوی تبدیلی موجود می باشند.

زانوی چپقی (street elbow  ): زانویی است در يك طرف دارای دنده رو و طرف ديگر دنده داخلی دارد.

مغزی (Hex Nipple )

مغزی تبديل (reducing nipple):

از مغزی‏ ها برای اتصال دو وسيله به هم استفاده می‏ شود و عموما داراي دنده خارجی (male) هستند. مغزی‏ ها به شكل آهنگري یا ریخته‏گری ساخته مي‏شوند که قسمت آچارخور آن ٤ يا ٦ گوش است و يا از  لوله‏ ای است که به اندازه‏‎ ی 2 یا 4 اینچ و يا هراندازه ‏ی دلخواه دیگری بريده و رزوه می‏ شود و ضمنا به صورت مغزی تبدیل نیز ارائه می گردد . فلنج ها نیر بسیار پر کاربرد می باشند. فلنج چیست را بخوانید تا اطلاعات بیشتری کسب کنید.

ufeff

کوپلینگ گوشواره ای ( Camlock coupling ) : رابطی است میان دو قطعه که آن ها را به هم متصل می نماید و جداسازی آن سریع و آسان می باشد . کوپلینگ ها در صنایع مختلف دارای اشکال، ابعاد و خصوصیات متفاوتی هستند که به دو دسته کوپلینگ های ثابت و متحرک تقسیم می شوند .

سوئيچ نيپل (swage nipple) : اين اتصالات در دو نوع

سوئيچ نيپل صاف (هم‏ مركز) (concentric swage nipple)

و سوئيچ نيپل كج (غيرهم‏ مركز) (eccentric swage  nipple)

هستند. سوئیچ نیپل‏ ها بسته به شرایط محیطی، سیال عبوری، فشار کاری سیال و .. می‏ توانند از جنس فولادی A106 GR.B و یا استنلس استیل S.S 321، S.S 316L و S.S. 304L و یا فولادهای آلیاژی مانند F11 و F22 باشند. سوئیچ نیپل‏ ها در ضخامت‏ ها و رده ‏های کاری Sch10، Sch30، Sch40، Sch STD، Sch XS، Sch 80، Sch 160 و Sch XXS  SCH XXS مورد استفاده قرار می‏ گیرند.

آرايش‏ های رايج در انتهای سوئيچ نيپل ‏ها عبارتند از:

دو سر ساده : Plain Both Ends
دو سر تخت : Beveled Both Ends
دو سر دنده : Treaded Both Ends

اتصالات مخصوص برای انشعاب‏ گیری از خطوط انتقال تحت فشار عبارتند از:

ولدولت (weldolet)،

تردولت (threadolet)،

ساکولت (socketolet)

و به طور کلی اولت ‏ها (olet): زماني كه قطر انشعاب خيلی کمتر از قطر اصلی لوله باشد.

لاترولت (laterolet): مانند اولت‏ ها هستند با این تفاوت که انشعاب شان تحت زاویه ‏ی 45 درجه است. به سه دسته ‏ی thread latrolet، socketwelded latrolet و buttwelded latrolet تقسیم می ‏شوند.

اتصال البولت (Elbolet): یک انشعاب کاهنده بر روی زانوئی ‏ها ایجاد می‏ کند و به سه دسته‏ ی socket، butt و thread تقسیم می‏ شوند.

سوئیپ اولت (Sweepolet ) : یک انشعاب 90 درجه کاهنده بر روی لوله اصلی ایجاد می کند که در ابتدا جهت لوله های فشار بالا که در خطوط انتقال نفت و گاز به کار می روند تولید گردید. این نوع انشعاب جریان یکنواخت و توزیع تنش بهینه را به همراه خواهد داشت.

از سایر اولت و انشعاب گیر ها می توان به

نیپولت ( NIPOLET )

و ( Coupolet)

اینسرت ولدولت (INSERT WELDOLET)

( BRAZOLET ) اشاره کرد .

مهره ماسوره (union): براي اتصال لوله يا وسايل در محل‏ه ايی كه از نظر جا و حركت محدوديت وجود دارد. مهره ماسوره‏ ها (union) ممکن است به صورت ترکیبی با یک اتصال دیگر همراه شوند. مانند:

مهره ماسوره زانویی ( union elbow )

و مهره ماسوره مغزی ( Union Male )

اتصالات برنجی (Brass Fittings  )  و برنزی و استيل رزوه ‏ای: طبق استاندارد ASTM B16 و ASTM B62 ساخته می شوند.

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

روی (Zinc)
نیکل
زیرکونیوم
تیتانیوم

آلیاژهای پایه آلومینیوم (aluminium): برای سوخت ‏رسانی و انتقال روغن در موتور هواپیما، در کارخانه ‏هایی حاوی گازهایی مثل کلرو آمونیاک یا انیدرید سولفورو و انتقال هوای خشک به دستگاه‏ های ابزار دقیق کاربرد دارد.

ufeff

مس و آلیاژهای آن (copper & copper alloy): مثل برنج (Brass)، برنز (Bronze) و آدمیرال. لوله‏ های مسی از قدیمی ‏ترین انواع لوله‏ ها بوده که دوام زیادی دارد و در برابر فرسایش مقاوم است، به همین دلیل برای انتقال آب سرد و گرم استفاه می ‏شود. این لوله‏ ها به علت قابلیت خوب انتقال حرارت، درمبدل‏ های حرارتی کاربرد فراوانی دارند. نکته ‏ی بسیار مهم در رابطه با لوله‏ های مسی این است که این لوله‏ ها بایستی به گونه ‏ای خاص به یکدیگر متصل گردند و از این رو نیاز به اتصالات اضافی می ‏باشد. از این لوله ‏ها درسیستم ‏های آب و فاضلاب، سوخت رسانی، روغن موتور و دستگاه ‏های تهویه استفاده می ‏شود.

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

ufeff

همه ی محصولات شرکت چشم انداز صنعت بین الملل دارای بالا ترین کیفیت و در عین حال مناسب ترین قیمت در بازار می باشد. زیرا هدف اصلی مجموعه رضایت مشتری است؛ به همین خاطر با حداقل سود بهترین کیفیت را به شما ارائه می دهیم.

ufeff

شما می توانید برای استعلام قیمت آچار مهره ماسوره و سایر محصولات با شماره 6-02165010285 تماس بگیرید یا از طریق واتس آپ یا تلگرام به شماره موبایل 09120120466 پیامک ارسال فرمایید.

ufeff

ufeff

آچار مهره ماسوره ابزاری است برای به حرکت در آوردن مهره های ماسوره . این ابزار به وسیله شکلی که دارد می تواند به وسیله ی نیروی انسانی مهره های ماسوره را به حرکت در آورد. ممکن است برای شما این سوال ایجاد شود که اصلا مهره ماسوره چیست؟ در ادامه پاسخ این سوال مطرح شده است.


یکی از تجهیزات مورد نیاز در صنعت لوله کشی، مهره ماسوره می باشد. این وسیله در لوله کشی زیاد استفاده می شود. در واقع این مهره ها نوعی اتصال دهنده هستند که از آنها به منظور اتصال دو بخش نر و ماده  لوله کشی استفاده می شود.


مهره و ماسوره


همانگونه که در قسمت قبل گفتیم، مهره و ماسوره جزو مواردی هستند که در صنایع لوله کشی آب و فاضلاب از آن خیلی زیاد استفاده می شود و وظیفه مهم آن اتصال دو بخش از لوله  می باشد.  این دو بخش به شکل نر و ماده هستند که به وسیله مهره و ماسوره به یکدیگر وصل می شوند.




به کار گیری از این وسیله تنها برای متصل کردن لوله ها نمی باشد، بلکه از آنها برای دیگر اتصالات نیز استفاده می کنند. این مهره ها در دو رنگ سیاه و سفید در بازار ها وجود دارند. علاوه بر رنگ در سایز های متفاوتی نیز در بازار ها ارائه می شود.




آچار مهره ماسوره لولایی استیل وسیله ای است که برای باز و بسته کردن مهره و ماسوره SMS و مهره و ماسوره DN استفاده می شود. جنس بدنه ی این محصول از فولاد زنگ نزن استنس استیل SS304 و به شکل الکترو پلیش براق می باشد.

ufeff

ufeff

ابزار (tools):  وسیله ای است کاربردی که از آن برای تعمیرات و یا تولید محصول استفاده می شود. به طور ساده یک ابزار وسیله ‏ای است برای رسیدن به یک هدف خاص. ابزارهایی که در زمینه های خاصی استفاده شده اند ممکن است نام های مختلفی هم داشته باشند از قبیل آلت، ظرف، افزار، دستگاه، اهرم.

ufeff

ufeff

آچار مهره ماسوره وسیله ای است برای اتصال دو بخش از سیستم لوله کشی به یکدیگر. مهره ماسوره دارای دو بخش نر و ماده است. این دو قطعه به شکل جداگانه روی لوله ها و یا سایر اتصالات بسته می شوند و سپس به وسیله ی جفت کردن قسمت نر و ماده ی آچار مهره ماسوره، ارتباط لازم بین اجزای اتصال دهنده برقرار می شود.

ufeff

کاربرد آچار مهره ماسوره در ارتباط دادن بین لوله های فاضلابی بسیار کم می باشد و بیشترین کاربرد آنها در لوله کشی آب بهداشتی، تهویه فاضلاب و مدارهای بسته می باشد. این ابزار در تعمیرات لوله کشی نیز کاربرد بسیار زیادی دارد.


مزایای اتصالات با مهره ماسوره عبارتند از:

نیاز نداشتن به ابزآلات بسیار خاص و گران قیمت
آبندی بسیار مطمئن به دلیل پرس کامل لوله ها به اتصالات
خارج نشدن محل اتصال از مدل آبندی بر اثر یخ زدگی

ufeff

ufeff

ابزار تاسیسات (  Plumbing Tools  ) :

جهت سهولت و تسریع کار در امر پایپینگ و به اتمام رسیدن کار در بهترین حالت و بدون آسیب رساندن به لوله‏ ها و اتصالات ...، نیازمند ابزارهای متفاوت و مختص پایپینگ هستیم که برخی از این ابزار ها به شرح ذیل می باشند:

انواع پرس لوله ( Pipe Pressing Tools ): دستگاه‏ های پرس لوله 5 لایه دستگاه ‏هایی هستند که توانایی پرس لوله پنج لایه را به اتصالات مربوطه دارند این دستگاه‏ ها به 2 صورت فک ثابت یا فک متحرک عرضه می‏ شوند، همچنین این مدل با توجه به قدرت و فشار خاص خود دستگاه و روش استفاده در مدل‏ های پرس لوله دستی، برقی، شارژی و پرس دستی هیدرولیک تولید و عرضه می شوند.

لوله بُر(Tubing Cutter ): ابزاری است جهت سهولت، دقت و تمیزی بیش تر برش لوله که با دوران دادن ابزار لوله بر حول لوله می‏ توان آن را برش داد. لوله برها دامنه ‏ی برش محدودی دارند و با توجه به جنس لوله و سایز آن متغیر می ‏باشند. از انواع لوله برها می ‏توان به لوله بر دستی، برقی، هیدرلیکی، گیوتینی، دروازه‏ ای، بنزینی و قیچی لوله جهت برش انواع لوله‏ های مسی، فولادی، استنلس استیل، پلی اتلین و لوله ‏های PP اشاره نمود.

لوله خم‏ کن ( Pipe Benders ): خم کردن یا خم شدن لوله، اصطلاح عملی برای فرایند شکل‏ دهی به لوله و فلز است. از انواع لوله خم ‏کن ‏ها می‏ توان به لوله خم‏ کن دستی، هیدرولیکی، برقی، جغجغه‏ ای، رومیزی و ماشینی CNC اشاره کرد.

اتو لوله (دستگاه جوش لوله) ( PIPE WELDING MACHINE ): اتو لوله وسیله‏ ای است برای انجام لوله‏ کشی لوله ‏های پلاستیکی شامل لوله سبز یا پلیمری یا پلی اتیلن. این کار با ایجاد حرارت و ذوب سطحی در دو سر لوله یا اتصالات انجام می شود. استفاده از این نوع لوله‏ کشی ها به دلیل سهولت، سرعت بالا، کم هزینه تر بودن و حفظ بیش تر انرژی در مقایسه با لوله‏ کشی فلزی از مزیت و استقبال بالایی برخوردار است. از انواع اتو لوله می ‏توان به اتو لوله سبز، دستگاه جوش پلی اتلین، دستگاه زاویه زن پلی اتیلن، دستگاه جوش الکتروفیوژن ، دستگاه جوش تمام هیدرولیک پلی اتلین و متعلقات آن اشاره نمود.

آچار مخصوص باز و بست اتصلات پلی اتیلن (Poly Pipe Metric Wrench ): از این آچار به منظور باز و بسته کردن آسان اتصالات پیچی پلی اتیلن استفاده می‏ گردد. این نوع آچار بر اساس دو نوع فک ثابت و فک متحرک وجود دارد.

پرچ‏ کن لوله (اکسپندر) (‏Tube Expander Tools): دستگاه‏ های پرچ‏ کن یا اکسپندرِ لوله وسایلی هستند برای اتصال بدون جوشکاریِ لوله‏ های مسی و آلومینیومی به یکدیگر، که این روش توسط مهره ماسوره و اتصالات خاصی لوله ‏ها را به هم اتصال می ‏دهند. دستگاه اکسپندرِ لوله یا گشادکن لوله با سری‏ های مختلفی که دارد امکان گشاد کردن لوله ‏های مسی و آلومینیومی و استیلی نرم و لوله ‏های نسل جدید پکس را دارد. پرچ ‏کن‏ های لوله دارای انواع مختلفی هستند که شامل پرچ‏ کن ساده و پرچ‏ کن جغجغه‏ ای اتوماتیک می ‏باشند.

استاپِر ( Pipe Stoppers ): استاپر بهترین ابزار برای تست لوله ‏های فاضلابی پوش فیت است که ۳ نوع مختلف آن در بازار یافت می‏ شود. این استاپرها با نام‏ های استاپر بادی، بالونی و دستی شناخته می‏ شوند.

پیلیسه گیر (برقو) ( Tube Deburring ): ابزاری است برای گرفتن انواع پلیسه ‏های بعد از تراشکاری، جوشکاری، سوهان کاری و ... که روی قطعات استفاده می‏ شوند. از انواع پلیسه گیرها می‏ توان به پلیسه گیر دستی، کاسه‏ ای و سه تیغه اشاره کرد.

دستگاه حدیده ( Pipe Threading ): وسیله ‏ای برای رزوه کردن انواع لوله‏ ها است و با توجه به نوع لوله و روش حدیده کاری دارای انواع مختلفی شامل حدیده دستی، حدیده برقی و حدیده پرتابل می‏ باشند .

گیره لوله‏ گیر ( Pipe Vice Supports ) : گیره ابزاری است جهت محکم نگه داشتن لوله که عملیاتی نظیر برش و بستن و باز کردن اتصالات مختلف و رزوه کردن لوله روی آن انجام می ‏پذیرد. از انواع آن می‏ توان به لوله‏ گیر صحرایی یا سه پایه، لوله ‏گیر رومیزی و لوله ‏گیره زنجیری اشاره نمود.

دستگاه فاضلاب بازکن (ژنراتور لوله بازکن فنری) ( Sewer Machine Drain Cleaner ) : دستگاه‎‏ های لوله بازکن و فنر لوله بازکن وسیله‏ ی مفیدی برای بازکردن گرفتگی و انسداد لوله های فاضلاب می باشند. انواع دستگاه‏ های لوله بازکن و فنر لوله بازکن شامل دستگاه ‏های لوله بازکن فنری تمام اتومات و نیمه اتومات و لوله بازکن فنری ساده می ‏باشند. از انواع دیگر لوله بازکن‏ ها می ‏توان به دستگاه‏ های لوله بازکن بادی نیز به عنوان تراکم هوا، فنر لوله بازکن توالت فرنگی و انبر لوله بازکن اشاره نمود.

دستگاه ماربین دیجیتال ( Inspection Cameras & Accessories ) : از دوربین شلنگی آندوسکوپی جهت مشاهده مکان ها و بخش هایی که امکان دیده شدن توسط چشم برای آن ها وجود ندارد استفاده می‏ شود. از سایر محصولات مرتبط می‏ توان به دوربین شلنگی یا بورسکوپ بازرسی لوله و چاه، دوربین فنری و ربات‏ ها، ربات‏ های بازرسی لوله و چاه اشاره نمود.

پخ‏ زنی لوله (pipe beveling): به فرآیند ایجاد زاویه (یا شیب) در انتهای لوله یا تیوب پخ زنی لوله می‏ گوییم. بنابراین به دستگاهی هم که فرآیند پخ زنی را انجام می‏ دهد دستگاه پخ‏ زن لوله (pipe beveler) می‏ گویند. زاویه‏ ی استاندارد پخ زنی برای جوشکاری لوله‏ ها معمولا 5/37 درجه است. زوایای مورد نیاز دیگر مانند 30 و 45 درجه‏ ی U و J-bevel را نیز می ‏توان با استفاده از ماشین‏ های پخ ‏زنی اتوماتیک بر ۲ سر لوله یا تیوب ایجاد کرد. دستگاه پخ زنی بر دو نوع ثابت و پرتابل (قابل حمل) می ‏باشد.

ابزارهای جوشکاری لوله ( Pipe Welding Tools ): امروز جوشکاری لوله و خط لوله یک عملیات پیچیده است که بهترین تجهیزات را چه به صورت on-site  و چه در کارگاه جهت اجرای مطلوب جوشکاری طلب می‏ کند. در فرآیند جوشکاری لوله تجهیزات مفیدی نظیر دستگاه‏ های پخ‏زن لوله، دستگاه برش سرد لوله، پایه جوشکاری لوله، جک ‏های لوله، کلمپ‏ های هم ‏محوری لوله و کلمپ‏ های هم ‏محوری زنجیری لوله، بهره ‏وری بهتری را برای لوله ‏ی جوشکاری ایجاد می‏ کند و ضمنا باعث راحت کردن فرآیند و ایمن‏ سازی محیط کار می‏ شود. از تجهیزات کمکی جوشکاری لوله می‏ توان به پایه‏ های جوشکاری لوله، جک‏ های لوله، تجهیزات هم‏ محوری لوله، تجهیزات هم‏ محوری زنجیری لوله اشاره نمود.

آچار باز و بست شیرهای صنعتی (valve wheel wrench): آچار ولو برای باز و بست شیرهای صنعتی جهت صنایع مختلف می باشد.

آچار مهره ماسوره استیل (union spanner wrench):

جهت باز و بست مهره‏ ها در صنایع مواد غذایی می ‏باشد. برای اطلاع از قیمت آچار مهره ماسوره می توانید در بخش تماس با ما، تماس بگیرید و از مشخصات و قیمت آن امطلع شوید.

ابزار برقی و شارژی ( power tools ) : ابزار برقی دستگاه‏ هایی هستند که با اتصال به منبع انرژی الکتریکی کار می کنند. ابزارآلات برقی انواع گوناگونی دارند، که از میان آنها می ‏توان به دریل ، فرز، بتن‏کن، شیارزن، منگنه کوب شارژی، میخکوب شارژی، جارو شارژی، دمنده و مکنده، سشوار صنعتی، آچار بکس برقی، میخ کوب برقی، پروفیل بر، هویه و لحیم، کارواش و … اشاره کرد. برخی از این ابزارآلات (دریل ، فرز، دمنده و مکنده برقی، بتن کن، منگنه کوب و میخ کوب برقی، سنباده برقی و رنده برقی در مدل های دستی نیز عرضه می شوند که تنها با هدف سهولت در استفاده و سرعت بخشیدن به فرآیند تولید، در مدل های برقی و  شارژی نیز طراحی شده اند.

ابزار دستی ( hand tools ) : ابزار دستی ابزاری است که به موتور محرک مجهز نشده و نیروی محرکه آن درواقع همان نیروی مکانیکی دست است. این ابزارها در کارهایی مثل بریدن،خردکردن، صاف کردن، صیقل دادن یا کوبیدن کاربرد دارند که در برخی موارد با عنوان ابزارهای مکمل نیز شناخته می شوند، مستقیما روی چوب، فلز، پلاستیک و هر ماده ی دیگری استفاده می شوند و در شکل ‏دهی به آن ها نقش دارند. از انواع مختلف ابزارهای دستی می ‏توان به انواع آچار، آچار بکس، آچار شلاقی، آچار فرانسه، آچار آلن، کاتر، انبردست، دم باریک، سیم چین، انبر قفلی، انواع سری پیچ گوشتی (چهارسو، دوسو، ستاره‏ ای)، چکش، پتک، قیچی ورق‏بر و جعبه ابزار اشاره نمود.

ابزار اندازه‏ گیری ( Measuring tools )

دستگاه آنالیز پرتابل ( XRF portable analyzer ) : یکی از روش‏ های خاص آزمون‏ های غیرمخرب مورد استفاده برای آنالیز و صحه‏ گذاری مواد و آلیاژهای مهندسی در صنایع، روش positive material identification (PMI) است. PMI در واقع روشی برای شناسایی مواد مورد استفاده و تایید انطباق آنها با ماده صحیح در شرایط بهره ‏برداری خاص می ‏باشد. روش‏ های اصلی تست PMI پرتابل عبارتند از: فلورسانس اشعه ایکس (XRF) و اسپکتروسکوپی نشر نوری (optical emission spectroscopy). برای انتخاب ابزار PMI مناسب باید هدف از آنالیز و دقت مورد نیاز مشخص گردد. تمامی دستگاه‏ های PMI مزایا و محدودیت‏ هایی در قابلیت شناسایی عناصر و نیز دقت و قابلیت در تفکیک بین گریدهای مختلف آلیاژها که تفاوت در عناصر آلیاژی آن ها کم است را دارند. از مزایای دستگاه XRF می‏ توان به توانایی اندازه‏ گیری و آنالیز در کم ترین زمان ممکن و آنالیز بدون تخریب (NDT) اشاره کرد.

کولیس (caliper): کولیس یا قُطر، عُمق سنج یکی از ابزارهای پرکاربرد در صنعت و مهندسی مکانیک است. کولیس دستگاهی است که فاصله ی میان دو سوی یک جسم را اندازه می گیرد. برای این کار دو شاخک کولیس را میان دو نقطه دلخواه می گذاریم، سپس کولیس را بر می داریم فاصله ی میان دو شاخه از روی خط کش خوانده می شود از كوليس می‏ توان برای اندازه ‏گيری قطرهای داخلی، خارجی و عمق تجهيزات استفاده كرد.کولیس در انواع داخل سنج ، خارج سنج، کولیس ورنیه (ساده)، کولیس عقربه ای (ساعتی) و کولیس دیجیتال می ‏باشد.

میکرو متر-ریز سنج (micrometer): ميكرومتر يك وسيله‏ ی اندازه‏ گيری بسيار دقيق است. نام ديگر آن ريزسنج است. میکرومترها برای اندازه گیری قطعاتی هستند که باید دقیق اندازه‏ گیری شوند. دقت میکرومتر خیلی بیشتر از دقت کولیس است. میکرومترها از نظر سیستم اندازه گیری مانند کولیس دو نوع هستند که آن ها را میکرومترهای اینچی و میکرومترهای میلی متری می نامند. ميكرومترها به انواع مختلفی تقسيم ‏بندی می شوند. اگر ميكرومتری قطر خارجی را اندازه ‏گيری كنند به آن ميكرومتر خارجی می گويند و اگر قطر داخلی را اندازه‏ گيری كنند به آن ميكرومتر داخلي می‏ گويند. از انواع میکرومترها می‏ توان به ميكرومتر خارجي ورنيه‏ اى، عقربه ‏ای، دیجیتال، و ميكرومتر داخلى ورنيه ‏‍ اى و ديجيتال اشاره نمود.

حرارت سنج (thermometer): ترمومتر لیزری غیرتماسی جهت اندازه‏ گیری دمای سطوح هنگامی که دسترسی به سطح سخت می‏ باشد و یا دمای سطح بسیار بالاست مورد استفاده قرار می‏ گیرند. این دستگاه با لنز اُپتیک و حسگر دما می ‏تواند دما را به دستگاه منتقل کند و دستگاه با ترجمه‏ ی اطلاعات ورودی آن را روی مانتیور نشان می‏ دهد.

متر دیجیتال  ( digital laser measuring ) : متر لیزری فاصله یابی است که برای اندازه ‏گیری دقیق از پرتو لیزر و عدسی استفاده می کند. متر لیزری یک پالس متمرکز از نور را روی محل موردنظر انداخته و زمان بازتاب آن را محاسبه می کند. این متر زمان بین تابش و بازتاب نور را اندازه‏ گیری کرده و آن را به فاصله تبدیل می کند. این ابزار با فشردن تنها یک دکمه می تواند طول، سطح، حجم، زاویه، رابطه فیثاغورثی و.. را محاسبه کند. از مزایای این نوع متر می ‏توان به دقت بسیار بالا، کاربری بسیار آسان و سبک، سرعت بسیار بالای اندازه ‏برداری، محاسبه سطح و حجم و …، اندازه‏ برداری طولی، اندازه‏ گیری نقاط دور از دسترس مانند ارتفاع و سقف می‏ باشد.

اسکنر لوله و سیم برق (Wall Detector‏ ): دستگاه اسکنر یک ابزار مفید برای پیدا کردن سیم‏ کشی یا محل لوله‏ های فلزی داخل دیوار یا سقف یا کف زمین قبل از انجام عملیات مته کاری یا حفاری و تخریب می ‏باشد که با آن شما می ‏توانید از وجود برق‏ های ضعیف و یا لوله‏ های آهنی و پلاستیکی بدون تخریب داخل دیوار و یا کف زمین مطمئن شوید.

آشکارساز گاز ( gas detector): نشت ‏یاب گاز دستگاهی است  که وجود گاز را در منطقه ‏ای خاص تشخیص می ‏دهد و اغلب به عنوان یک سیستم ایمنی در مقابل نشتی ‏های ناخواسته از آن استفاده می‏ شود. تجهیزات نشت یاب گاز و یا سایر نشت‏یاب‏ ها توانایی ارتباط با سیستم‏ های کنترل صنعتی را دارند. همچنین دستگاه ‏های نشت‏ یاب جهت کنترل ایمنی کارکنان و محیط و تجهیزات مجهز به آلارم ‏های هشدار دهنده به اپراتور هستند. کاربرد عمده نشت‏یاب‏ های گاز جهت تشخیص گازهای  قابل احتراق، قابل اشتعال و سمی و حتی موارد کاهش اکسیژن در محیط است.

منبع: آچار مهره ماسوره چشم انداز صنعت

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......



ufeff

تفاوت لوله و تیوب در نکاتی مثل ابعاد، مشخصات، روش تولید، قیمت، تلورانس، کاربرد و اجرا، شکل ظاهری می باشد. قبل از هر چیزی بهتر است بدانید که لوله و تیوب چیست؟ و هر کدام چه مشخصاتی دارند، سپس با تفاوت های آنها آشنا شوید. در این مطلب قصد داریم شما را با تفاوت ها و کاربرد های هر کدام از آنها آشنا کنیم؛ پس اگر قصد دارید خرید لوله انجام دهید، این مطلب را بخوانید تا بتوانید پیش بینی درستی از قیمت این دو محصول داشته باشید.

لوله چیست؟

لوله ها در واقع استوانه های تو خالی هستند که اغلب برای انتقال دادن سیالات از مکانی به مکان دیگر به ویژه برای مسافت های طوالانی، کاربرد دارند. لوله ها را بیشتر در جنس چدن، فولاد، بتن، فلزی، فایبر گلاس و ... می سازند.

تیوب چیست؟

تیوب لوله ها اغلب به منظور گردش یک سیال در داخل یک سیستم برای انتقال دادن انرژی، کاربرد دارند و معمولا از موادی مثل مس، فولاد، استیل ضد زنگ و آلومینیوم تولید می شوند.

ufeff

تفاوت لوله و تیوب چیست؟

ufeff

هر دو لغت pipe  و  tube به زبان فارسی لوله معنا می شود، به همین خاطر بایستی برسی کرد که تفاوت پایپ و لوله دقیقا در چه مواردی می باشد.

 تفاوت لوله و تیوب از لحاظ مشخصات ابعادی

یکی از مهمترین تفاوت های بین لوله و تیوب، مشخصات  ابعادی آنها می باشد.


ufeff

مشخصات ابعادی لوله

ابعاد لوله به وسیله ی مشخصه هایی مثل قطر اسمی لوله که به ترتیب در سیستم های متریک و سیستم های اینچی با حروف انگلیسی DN و NPS نمایش داده می شوند، انجام می شود. توجه داشته باشید که احتمال دارد در بعضی از مواقع میزان قطر اسمی با قطر خارجی لوله ها متفاوت باشد. به عنوان نمونه اگر قطر اسمی لوله ای در سیستم های اینچی کوچکتر و یا مساوی با 12 باشد، قطر اسمی لوله ها احتمالا کمتر از قطر خارجی آنها خواهد بود.

 البته ناگفته نماند که این مسئله برای لوله هایی گه قطر اسمی بیشتر از 12 اینچ دارند، صدق نخواهد کرد؛ در چنین شرایطی قطر اسمی و خارجی با یکدیگر برابر خواهند بود. بیشتر لوله ها در سایزهای 1.8 الی 80 اینچ تولید می شوند و به بازار ها عرضه می گردند. منظور از قطر خارجی همان قطر بیرونی لوله است که به آن قطر واقعی نیز می گویند.
یکی دیگر از مواردی که در مشخصات ابعاد لوله ها وجود دارد و در نظر گرفته می شود، عدد اسکجول می باشد که ضخامت جداره ی لوله ها تعیین می کند. در شرایطی که عدد اسکجول و سایز اسمی لوله ها مشخص باسند، این امکان را دارید که به وسیله ی استاندارد ASME B36.10M ضخامت لوله ها را تشخیص دهید. از لحاظ طولی نیز بیشتر لوله ها در طول های مشخصی تولید می شوند و به بازار ها عرضه می گردند.

مشخصات ابعادی تیوب

در رابطه با مشخصات ابعادی تیوب ها، اندازه یا همان قطر خارجی مطرح است. یعنی اگر بگوییم یک تیوب به اندازه ی 5 اینچ است یعنی قطر خارجی آن دقیقا برابر 5 اینچ می باشد. یکی از تفاوت های مهمی که بین لوله و تیوب وجود دارد، همین موضوع سایز آنها می باشد. زیرا در اکثر موارد سایز تیوب ها بسیار کوچک تر از سایز لوله ها می باشد. حداکثر سایزی که تیوب های موجود در بازار دارند، 12 اینچ می باشد.

یکی دیگر از مشخصات ابعادی که در تیوب ها وجود دارد، ضخامت می باشد که به ترتیب در سیستم های آمریکایی و  انگلیسی با نماد های BWG و SWG نمایش داده می شوند و به وسیله ی پارامتر هایی به اسم گیج اندازه گیری می شوند. می توان گیج را به میلی متر و یا اینچ تبدیل کرد.

توجه داشته باشید که هر چقدر BWG و SWG رقم بیشتری را نمایش دهند، به این معناست که ضخامت دیواره های تیوب کم است. اندازه ی آن از اندازه ی قطر تیوب مستقل می باشد. یکی دیگر از تفاوت های لوله و تیوب از لحاظ اندازه، طول آنها می باشد. زیرا تیوب ها معمولا به شکل کلاف تولید می شوند و به بازار ها عرضه می گردند.

ufeff

ufeffمنبع: لوله و تیوب چشم انداز صنعت

ufeff



تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

شرکت چشم انداز صنعت بین الملل به شماره ثبت ۵۲۸۹۰۲ با بیش از یک دهه فعالیت در زمینه‏ تامین و تجهیز صنایع و پروژه‏ های مختلف، فعالیت گسترده با پیمانکاران، عضویت در وندور لیست شرکت های نفت، گاز و پتروشیمی آمادگی خود را برای تامین، ساخت و تولید کلیه‏ نیازهای تاسیساتی در زمینه‏ پایپینگ اعلام می ‏دارد. مجموعه چشم انداز صنعت بین الملل با دارا بودن دفتر مرکزی، فروشگاه و انبار تاکنون موفق به تامین بی‏شماری از اقلام پایپینگ از جمله لوله، اتصالات، شیرآلات، ابزار دقیق، کنترل بخار، تولید و ساخت انواع قطعات مانند فلنج و اتصالات ... در رده ها، کلاس‏ ها، سایزها و متریال‏ های مختلف جهت پروژه‏ های پالایشگاهی، پتروشیمی، نیروگاهی، معادن، صنایع دفاع، صنایع فولاد، صنایع دارویی، صنایع غذایی، خطوط تولید کارخانه ها، پیمانکاران و سایر تامین کنندگان شده است. ویژگی‏ های مجموعه چشم انداز صنعت بین الملل:

• • دانش فنی کارآمد و تجربه‏ کلان در شناخت تاسیسات و پایپینگ
• • ارائه مشاوره‏ فنی و تخصصی در زمینه‏ پایپینگ و انتخاب متریال
• • برآورد مالی پروژه‏ها و پاسخ به استعلام ‏های مرتبط در سریع ‏ترین زمان ممکن
• • تامین کالا مطابق با درخواست، همراه با شناسنامه و در صورت عدم موجودی، ساخت و یا واردات کالای مورد نظر
• • ساخت انواع قطعات شامل انواع فلنج، شیرآلات و سایر قطعات فلزی و غیر فلزی با آلیاژهای مختلف و تخصصی
• • پشتیبانی در تمامی مراحل از جمله تامین، ارسال، تایید نهایی و تامین کالا در مواقع اضطراری
• • گستردگی کالاهای موجود از جمله انواع شیرالات، اتصالات، فلنج و لوله ...
• • امکان ارسال نمونه برای رویت و تایید کالای درخواست شده

منبع: تامین و تجهیز صنایع چشم انداز صنعت

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......

ufeff



ufeff

سیستم پایپینگ مجموعه ای است که از لوله ها، شیرآلات، اتصالات و  نگهدارنده ها و همه ی اجزایی که برای توزیع، جداسازی، حمل و نقل، اندازه گیری، تخلیه، اختلاط و کنترل سیالات و جامدات استفاده می شود، تشکیل می شود. در واقع می توان گفت که یک لوله کشی صنعتی به حساب می آید که در تعداد زیادی از صنایع مختلف مورد استفاده قرار میگیرد. در واقع این سیستم شاخه ای از رشته ی مکانیک سیالات می باشد که هدف از آن این است که به شکل  درست و با سرعت بالاتر مواردی که در بالا به آن اشاره شد را در بیشتر کارخانه ها، تصفیه خانه های آب و فاضلاب، نیروگاه ها، کارخانه های مواد غذایی، پالایشگاه های نفت و گاز و پتروشیمی و یا فضاهای ساختمانی و ... اجرا شود.

ufeff

لوله کشی صنعتی نیر مجموعه ای از انواع لوله ها  می باشد که به وسیله ی اتصالات مناسب به هم دیگر وصل می شوند و سیالات را از مکانی به مکان دیگر منتقل می کنند. پایپینگ ها به منظور انتقال همه ی سیالات گاز یا مایع، مواد خمیری و یا هر مواد دیگری مورد استفاده قرار میگیرند. همین طور این سیستم طیف گسترده ای از محدوده های فشار و دمای مورد استفاده در صنایع گوناگون را تامیین می کند. در ادامه ی این مطلب قصد داریم شما را با کلمه پایپینگ، همین طور انواع و تجهیزات آن و آموزش مختصری از دوره پایپینگ آشنا کنیم؛ پس با ما همراه باشید.

ufeff





جنس و ویژگی های پایپ های صنعتی

ufeff

لوله های صنعتی ای که در سیستم های پایپینگ استفاده می شود، به وسیله ی جنس های گوناگون و طیف گسترده ای از مواد متفاوت تولید می شوند. در تولید این لوله ها اغلب از مواد اولیه ای مثل برنج، سرامیک، آلومینیوم، ABC، برنز، فایبرگلس، کربن یا گرافیت، بتن، شیشه یا روکش شیشه ای، CPVC، رس، کامپوزیت، EPDM، نئوپرن، فلوروپلیمرها (PFA, FEP)، چدن، پلی پروپیلن (PP)، سرب، کربن و فولاد، الاستومر،  Nylon  یا پلی آمید، PVC، تیتانیوم، پلی اتیلن (PE)، PTFE  یا روکش  PTFE، فولاد ضدزنگ، Zirconium استفاده می شود.

ufeff

لوله های صنعتی معمولا از ویژگی های  گوناگونی برخوردار اند که این ویژگی ها عبارتند از:

ufeff

حداکثر فشار: این لوله ها توان تحمل حداکثر فشار وارده را دارند.

محدوده دما: همه ی محدوده های دمای لازم را در محیط کار به شکل کامل پوشش می دهد.

انعطاف پذیری: یکی از ویژگی های لوله های استفاده شده در اتصالات پایپینگ ها این است که از مواد و ساختاری تولید شده اند که باعث به وجود آمدن درجات گوناگونی از انعطاف پذیری در لوله ها شده اند.

پوشش لوله: لوله های پوشش دار همیشه با یک روکش بکپارچه ساخته می شوند. این پوشش ها معمولا به وسیله ی پلمیر های مهندسی شده ساخته می شوند و از آنها در فرآینده هایی مثل تولیدات مواد غذایی؛ مکانی که در آن بهداشت و تمیزی بسیار اهمیت دارد، مورد استفاده قرار میگیرد. علاوه بر این مورد در بعضی از پروژه ها به منظور به وجود آمدن مقاومت در مقابل خوردگی؛ بر روی لوله های صنعتی از آبکاری های کروم و نیکل استفاده می شود.

عایق: در تولید لوله های عایق شده از مدل های مختلف مواد عایق استفاده می شود و دربرابر همه ی عوامل مخرب عایق هستند.

فلنج: برای به وجود آوردن اتصال در لوله های فلنج دار، در یک طرف و یا هر دو طرف لوله فلنج استفاده می شود.

Underground Piping : برای پروژه های زیر زمینی از این مدل لوله ها طراحی و ساخته می شود.

ufeff

تفاوت لوله یا پایپ و تیوب چیست؟

ufeff

یکی دیگر از تجهیزات صنعتی به غیر از لوله، تیوب می باشد. که به منظور انتقال سیالات از آن استفاده می شود. ولی با وجود اینکه این دو شباهت کاربردی دارند، از تفاوت هایی نیز برخوردار هستند. بهتر است بدانید که در استاندارد های اروپایی پایپ و تیوب طبق قطر خارجی و ضخامت دیواره توصیف می شوند.

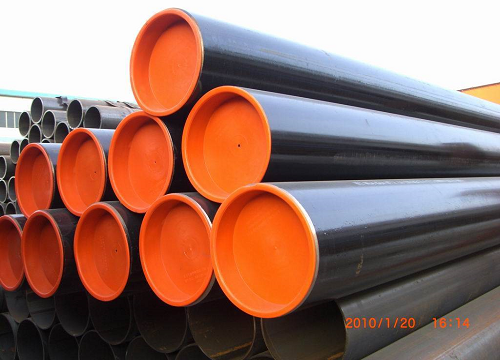

لوله (pipe): به شکل استوانه ای و گرد می باشد و به منظور منتقل کردن سیالات و گاز ها مورد استفاده قرار میگیرد. ظرفیت های انتقال  لوله طبق اندازه های اسمی یعنی DN یا NPS مشخص می شود.

تیوب (Tube): یک قسمت تو خالی که به صورت مستطیلی، گرد، مربعی یا بیضی می باشد و طبق قطر های خارجی OD و ضخامت دیوار WT اندازه گیری می شود و بر اساس میلی متر و یا اینچ بیان می شود.

ufeff

ufeff

لوله‏ کشی یا پایپینگ یکی از گسترده ‏ترین و پرکاربردترین دانش ‏های مهندسی مکانیک است و هدف آن انتقال سیالات به گونه ‏ای بهینه و مطمئن از نقطه ‏ای به نقطه ‏ی دیگر و برقراری ارتباط بین اجزای آن از جمله لوله، اتصالات، شیرآلات، مخازن و تجهیزات کنترل و بخار منطبق با کدها و استانداردهای بین المللی و صنعتی و همچنین قوانین و مقررات محلی و ملی می باشد.

محدوده ‏ی تخصصی پایپینگ شامل موارد زیر می ‏شود:

طراحی و آنالیز (piping design and analysis)



متریال (piping materials)



اجرا (piping construction)



تست و بازرسی (piping inspection and testing)





راه ‏اندازی (piping commissioning)



تعمیر و نگهداری (piping maintenance)

انواع پایپینگ عبارت است از:

لوله کشی فرایندی (process piping): انتقال سیالات بین مخازن و واحدهای فرایند



لوله کشی  خدماتی (یوتیلیتی) (service & Utility piping): انتقال آب، بخار و هوای فشرده



لوله کشی دریایی (marine piping): داخل کشتی‏ ها



لوله کشی انتقال - پایپ‏لاین (transportation piping - pipeline): معمولا لوله کشی هایی با قطرهای بسیار بزرگ است که برای انتقال نفت، گاز، آب و گاهی زغال سنگ (به صورت شناور در آب) به کیلومترها دورتر انجام می شود.



لوله کشی شهری (civil piping): توزیع آب، گاز و فاضلاب شهری



لوله کشی تاسیسات (تجاری) (plumbing): توزیع آب، گاز، فاضلاب، تاسیسات، سوخت مایع و آتش‏نشانی در داخل ساختمان ‏ها، مدارس و بیمارستان‏ ها

ufeff

ufeffمنبع: پایپینگ چشم انداز صنعت

تامین و تجهیز صنایع نفت و گاز و پتروشیمی و......
